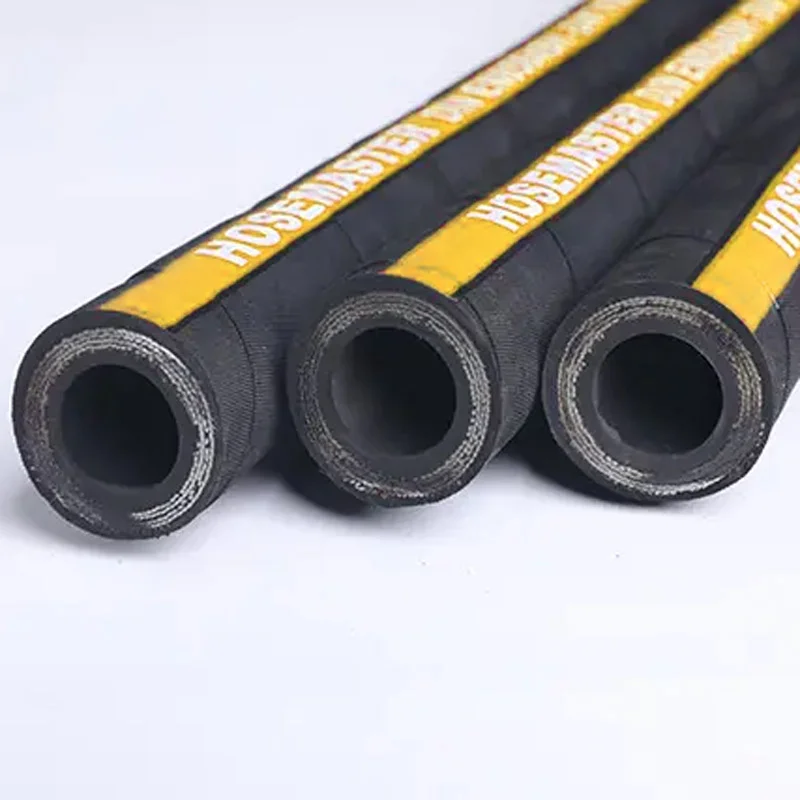

Огнестойкий резиновый шланг

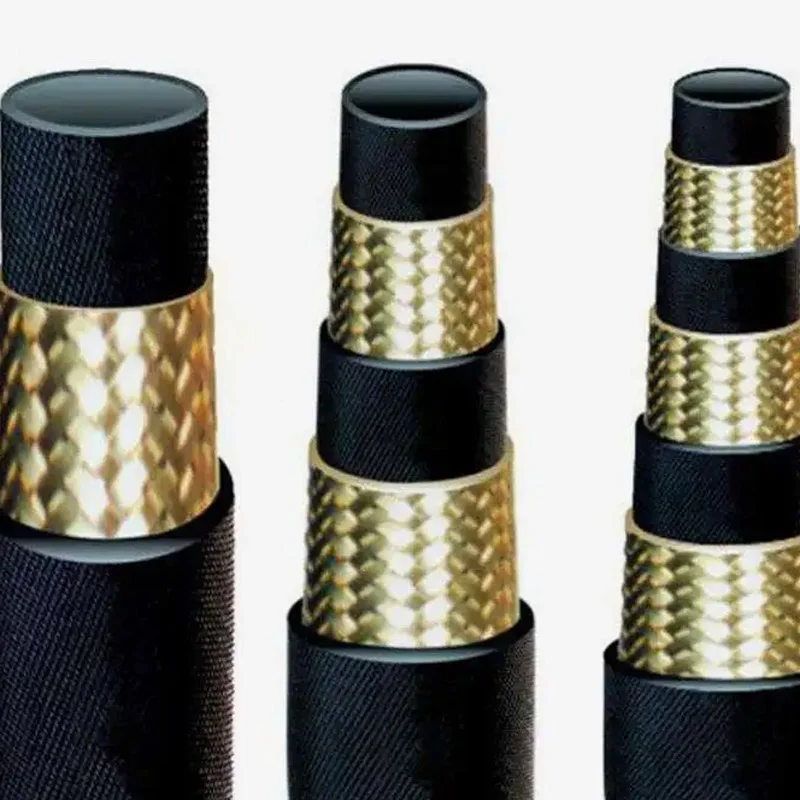

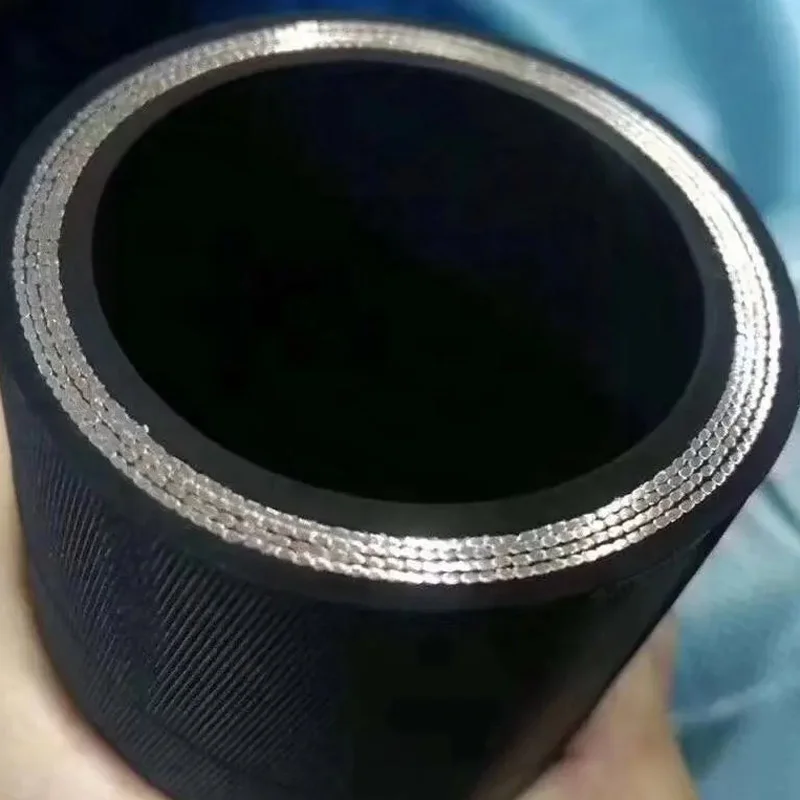

Структура огнестойкого резинового шланга: шланг высокого давления с обмоткой из стальной проволоки в качестве матрицы, внешняя оболочка покрыта слоем огнеупорного покрытия, слоем стальной оплетки и огнестойким слоем. Применение: эксплуатация нефтяных месторождений, плавка металлов и химическая промышленность с источником тепла или источником теплового излучения в условиях высокой температуры окружающей среды.
Выполнить стандарт/СПЕЦИФИКАЦИЯ: API SPEC 16C
| Размер шланга | Внутренний диаметр | Диаметр арматуры | Внешний диаметр | Рабочее давление | |
| мм | мм | мм | МПа | Пси | |
| φ13(112 ) | 13±0,5 | 22,2±0,8 | 44±1,0 | 43 | 6231 |
| стр.16(518) | 16±0,5 | 26±0,8 | 47±1,5 | 38 | 5506 |
| φ19(314) | 19±0,5 | 30±0,8 | 52±1,5 | 34.5 | 4999 |
| стр. 25(1) | 25±0,8 | 36±0,8 | 59±1,5 | 27.5 | 3985 |
| φ32(1-1/4) | 32±0,8 | 44±0,8 | 69±2,0 | 20.5 | 2970 |
| φ38(1-1/2) | 38±1,0 | 50,8±1,0 | 76±2,0 | 17 | 2463 |
| φ51(2) | 51±1,0 | 63,8±1,0 | 91±2,0 | 17 | 2463 |
| 9102(4) | 102±1,0 | 129,0±1,0 | 157±2,0 | 17 | 2463 |
| Размер шланга | Давление доказательства | Давление разрыва | Мин. радиус изгиба | Температура огнестойкости | ||
| МПа | Пси | МПа | Пси | мм | ℃ | |
| φ13(112 ) | 64.5 | 9364 | 86 | 12461 | 230 | 750 |
| стр.16(518) | 57 | 8259 | 76 | 11012 | 260 | 750 |
| φ19(314) | 51.75 | 7499 | 69 | 9998 | 300 | 750 |
| стр. 25(1) | 41.25 | 5977 | 55 | 7970 | 360 | 750 |
| φ32(1-1/4) | 30.75 | 4456 | 41 | 5941 | 470 | 750 |
| φ38(1-1/2) | 25.5 | 3695 | 34 | 4907 | 570 | 750 |
| φ51(2) | 25.5 | 3695 | 34 | 4927 | 740 | 750 |
| 9102(4) | 25.5 | 3695 | 34 | 4927 | 1500 | 750 |
