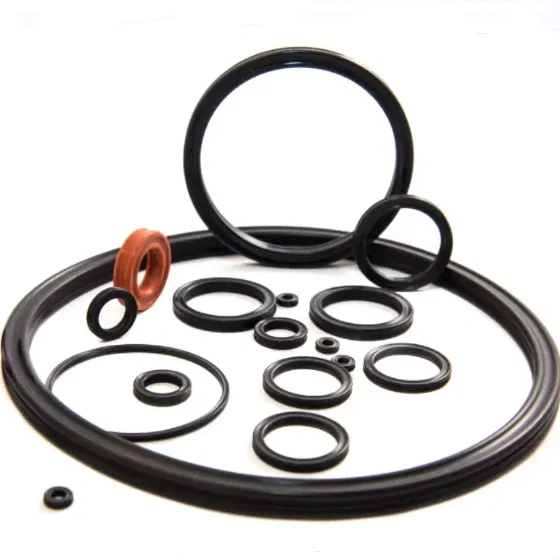

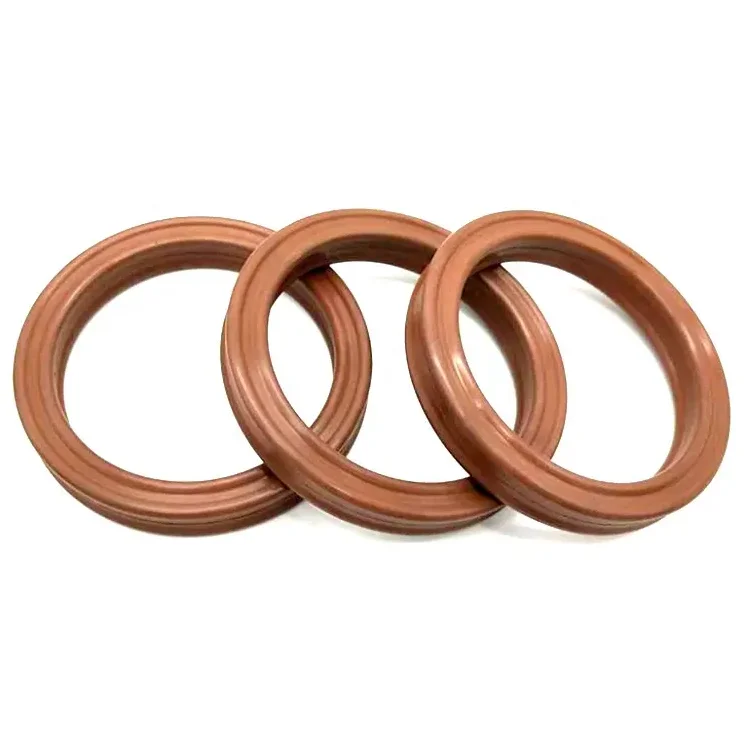

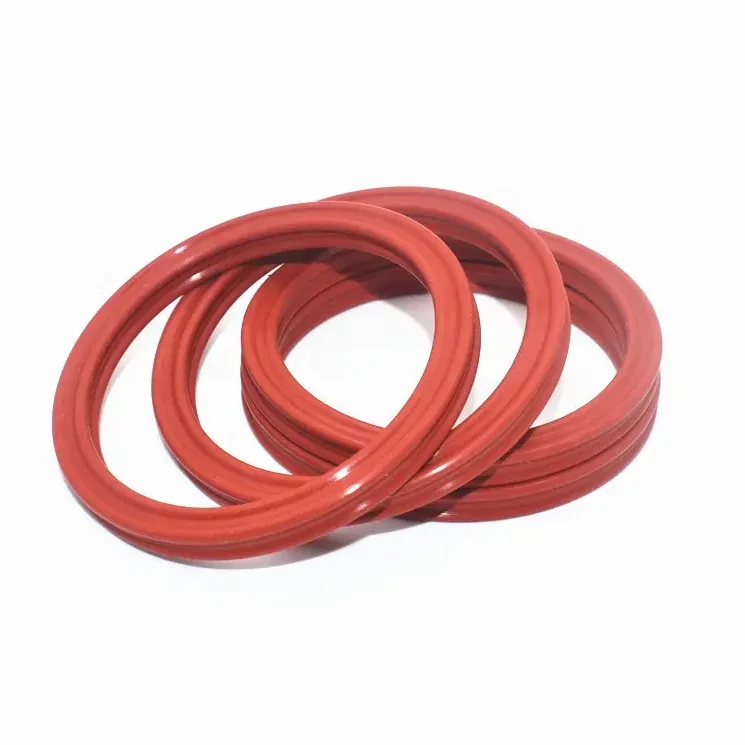

أختام الحلقة الرباعية
حلقة مانعة للتسرب على شكل حرف X، تُعرف أيضًا بحلقة مانعة للتسرب على شكل نجمة. تُستخدم للتركيب في أخدود ذي معدل ضغط منخفض خاص لتقليل الاحتكاك، كما تُستخدم في أخدود بنفس مواصفات حلقة O.
تتمتع حلقات X باحتكاك أقل وتتغلب على الالتواء بشكل جيد، ثم تزييت أفضل؛ وهي قادرة على أن تكون عنصر مانع للتسرب بسرعات أقل ومناسبة للختم الثابت.

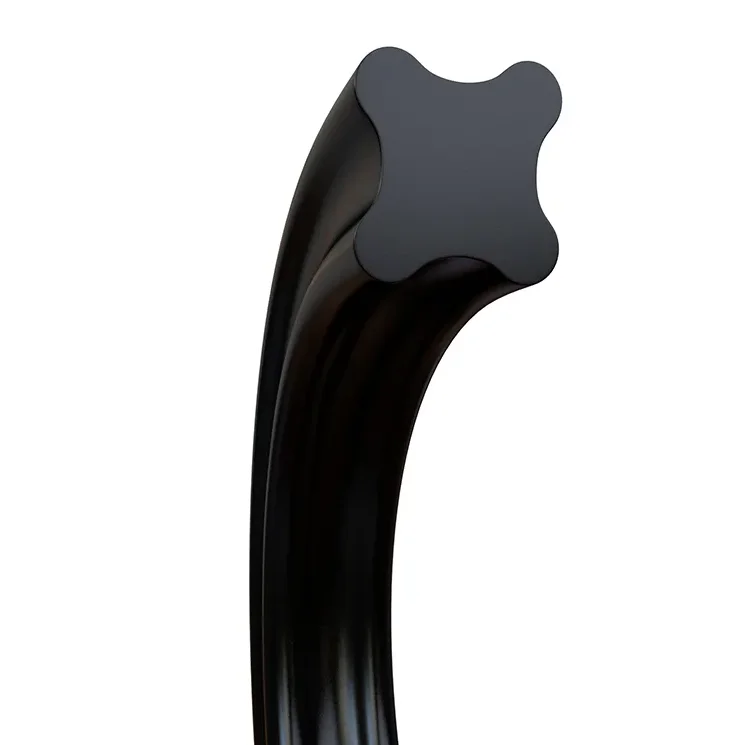

حلقة X هي عبارة عن ختم بأربع شفاه، شكلها يشبه شكل X ولها المزايا التالية:
1. بالمقارنة مع الحلقة O، تشكل الحلقة X تجويف تزييت بين شفتي الختم، مما يوفر مقاومة أقل للاحتكاك ومقاومة أقل للبدء.
2. نظرًا لأن موقع الحافة الطائرة يقع في الجزء المقعر من المقطع العرضي، فإن الختم يكون جيدًا جدًا.
3. المقطع العرضي غير الدائري قادر على تجنب التمرير أثناء الحركة الترددية.
تتمتع حلقات الختم X بمجموعة واسعة من التطبيقات.
قم باختيار المادة المناسبة حسب درجة الحرارة والضغط والوسط.
من أجل تكييف حلقة الختم على شكل X كعنصر مانع للتسرب مع حالة التطبيق، نحتاج إلى مراعاة القيود المتبادلة بين جميع معلمات العمل.
يجب أن يؤخذ في الاعتبار درجة الحرارة القصوى ودرجة حرارة التشغيل المستمر وفترة التشغيل عند تحديد مواصفات التطبيق.
في الوضع الدوراني، يجب علينا أيضًا أن نأخذ بعين الاعتبار التدفئة.
مزايا مانع التسرب الرباعي الدائري
توفر أختام الحلقات الدائرية على شكل حرف X أربع نقاط دعم مباشرة لمجموعة واسعة من التطبيقات. يُنتج تصميمها رباعي الفصوص ختمًا أكثر أمانًا لمنع الالتواء الحلزوني. يسمح هذا باستخدام أخدود أضيق من أخدود الحلقات الدائرية القياسية، ولكن يمكن استخدامه أيضًا في أخدود الحلقات الدائرية القياسية. تشمل مزايا الحلقات الرباعية ما يلي:
* تآكل أقل بسبب الاحتكاك المنخفض، وبالتالي توفير عمر خدمة أطول
* كفاءة ختم ممتازة
* تحسين بدء التشغيل مع خزان التشحيم المتشكل بين شفتي الختم
* زيادة الاستقرار في التطبيقات الديناميكية
* مقاومة التدحرج المحسنة
