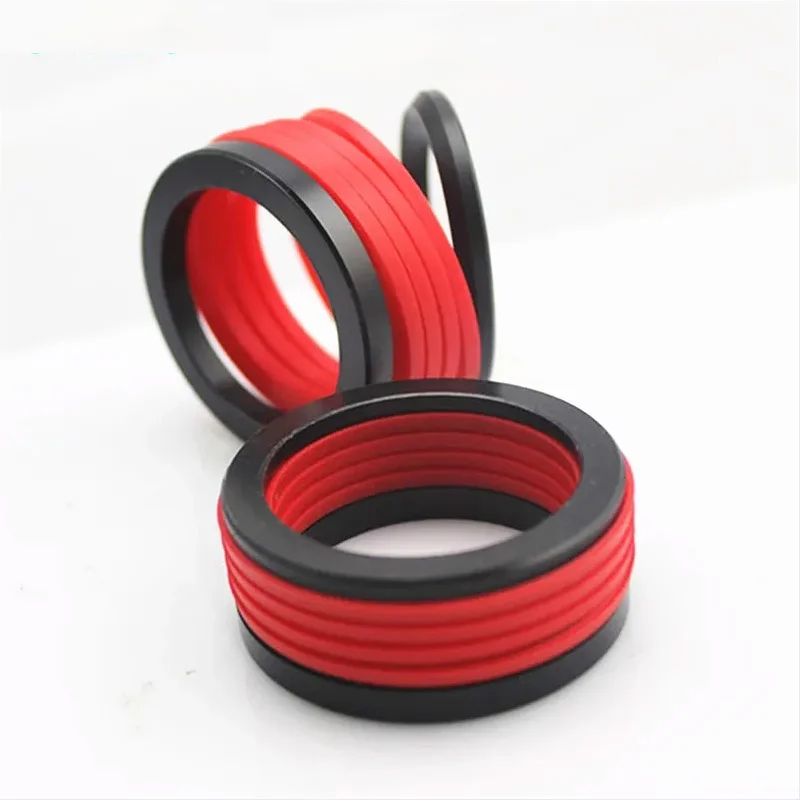

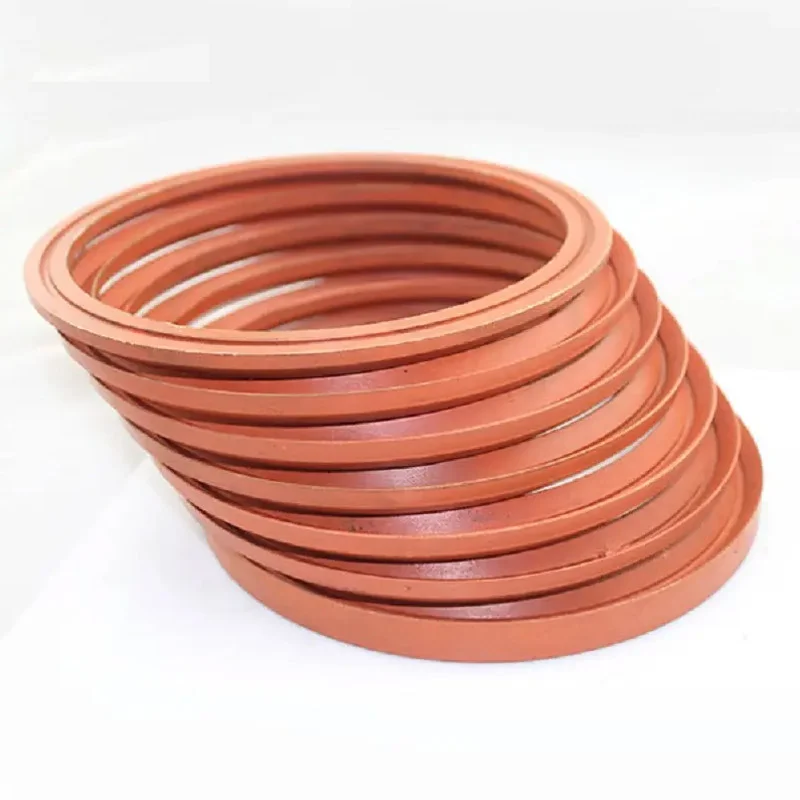

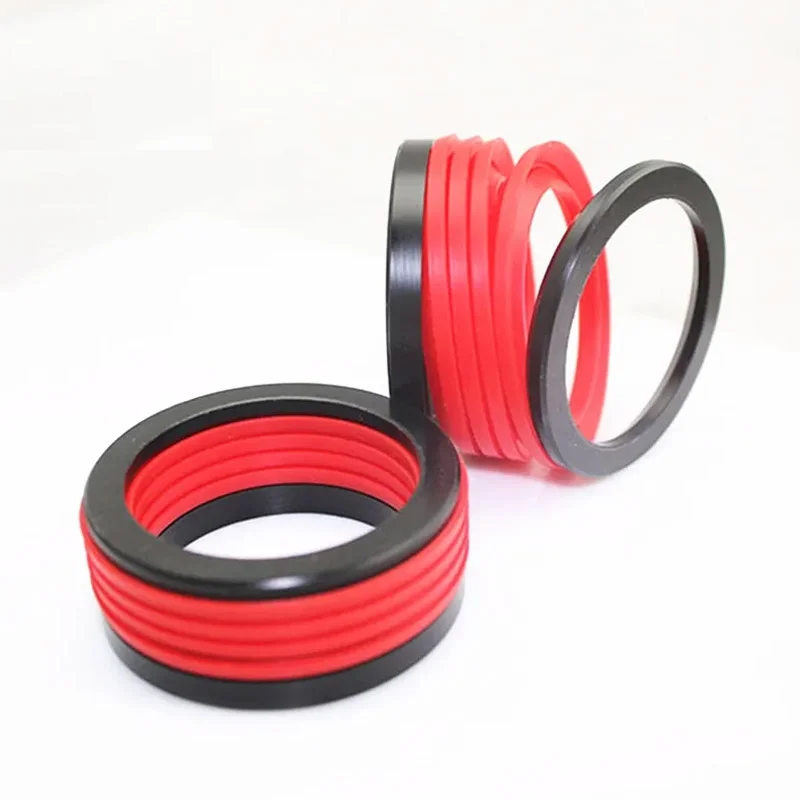

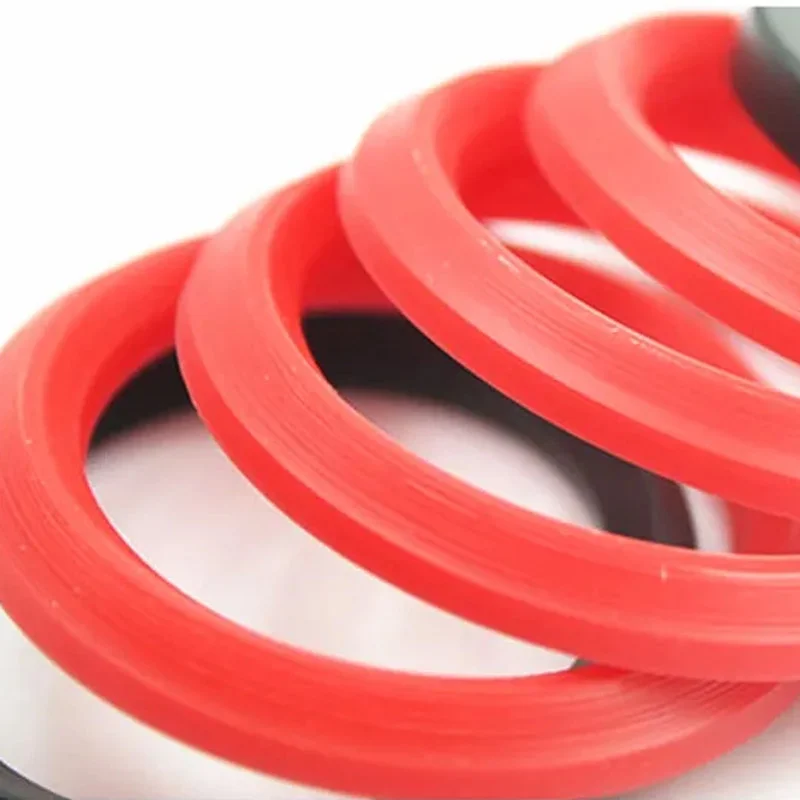

حلقة شفة الختم على شكل حرف V

يمكن استخدام حلقات V لختم الأعمدة وأختام الفتحات.

الشكل التالي هو رسم تخطيطي للهيكل المقطعي لختم المحور على شكل حرف V، والذي يتكون بشكل أساسي من مجموعة من حلقة الضغط و3 إلى 7 حلقات V وحلقة الدعم.

شفة الحلقة على شكل حرف V تتداخل مع العمود (المكبس)، مما يُحدث تشوهًا معينًا بعد التجميع. بفضل تأثير حلقة الدعم، يحدث التشوه فقط في الشفة، مما يُنتج قوة شد مسبقة مع سطح الانزلاق، ويؤدي إلى "الإغلاق الذاتي".

يعتبر ختم الحلقة V مناسبًا للزيت الهيدروليكي والماء والمستحلب والوسائط الأخرى، باستخدام ضغط يصل إلى 40 ميجا باسكال، وسرعة خط السطح 0.5 متر · ثانية -1، وأداء ختم جيد، مما يسمح بحركة غريبة الأطوار معينة، وضغط التأثير وضغط الاهتزاز.

يمكن استخدام حلقات V في مجموعات متعددة، وهي مناسبة للضغط العالي والقطر الكبير والشوط الطويل وظروف العمل الأخرى.

عندما يكون ضغط المتوسط، تتلامس الشفة وسطح الانزلاق بشكل أوثق، يصعب مرور المتوسط، مما ينتج عنه تأثير الختم الأول، إذا كان هناك تسرب، يتم إغلاقه في حلقة V الثانية، لذلك استمر حتى يتم منع التسرب، لتحقيق تأثير الختم.

يعتمد عدد حلقات V المركبة على حجم ضغط وسط العمل. عادةً، يكون الضغط والعدد كبيرين، لكن مقاومة الاحتكاك تزداد، ويزداد تآكل الشفة.
